Описание
Пилотные клапаны устанавливаются на сервоприводные клапаны типа PM и ICS-R или во внешнюю управляющую линию, используя корпус CVH. При этом во внешней управляющей линии (при использовании с корпусом CVH) они могут работать как независимые клапаны со своим функционалом.
Номенклатура и функционал пилотных клапанов:

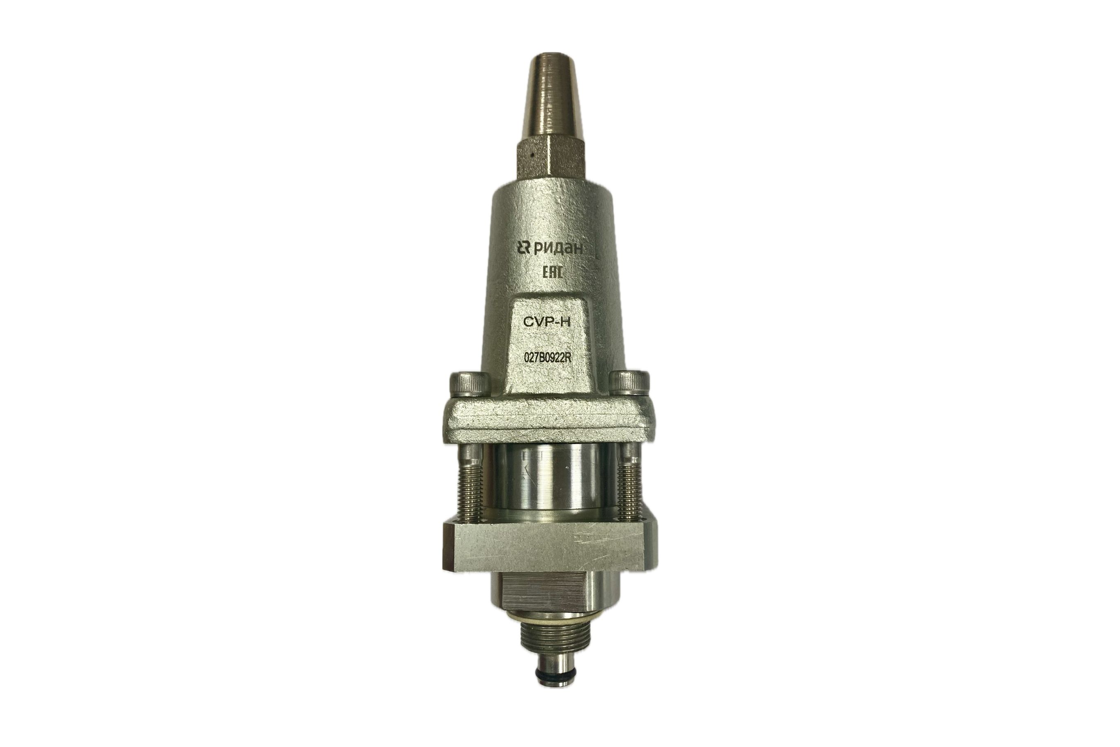

- Пилотные клапаны CVP – управляющие клапаны, используемые для поддержания постоянного давления «до себя». Клапан CVP-L имеет диапазон настройки -0,65…7 бар (код заказа 027B0920R). Клапан CVP-M имеет диапазон настройки 4…25 бар (код заказа 027B0921R). Клапан CVP-H имеет диапазон настройки 10…52 бар (код заказа 027B0922R).
- Пилотный клапан CVPP – управляющий клапан, используемый для поддержания постоянного перепада давления между внешним давлением и давлением на входе клапана. Клапан CVPP имеет диапазон настройки 0…10 бар (код заказа 027B0930R).
- Пилотный клапан CVC – управляющий клапан, используемый для поддержания постоянного давления «после себя». Клапан CVC имеет диапазон настройки 0…7 бар (код заказа 027B0940R).
- Пилотные клапаны EVM-NC и EVM-NO – электромагнитные (соленоидные) управляющие клапаны нормально закрытый (код заказа 027B1120R) и нормально открытый (027B1130R).
Основные технические характеристики:
- Резьба присоединения пилотных клапанов наружная М24х1,5.
- Рабочая среда клапанов CVP-L, CVP-M, CVPP, CVC: R717 (аммиак), ГФУ и ГХФУ хладагенты.
- Рабочая среда клапанов CVP-H, EVM-NC, EVM-NO: R717 (аммиак), ГФУ и ГХФУ хладагенты, R410A, R744 (CO2).
- Максимальное рабочее давление клапанов CVP-L, CVP-M, CVPP, CVC: 28 бар (R717); 30 бар (ГФУ и ГХФУ хладагенты).
- Максимальное рабочее давление клапанов CVP-H, EVM-NC, EVM-NO: 52 бар
- Диапазон температуры рабочей среды: от -50 до +120⁰С.
Катушки для пилотных клапанов EVM—NC и EVM—NO:
- BE230AS – 220-230в 50Гц 10Вт с клеммной коробкой (IP67) код заказа 018F6801R
- BE230AS – 24в 50Гц 10Вт с клеммной коробкой (IP67) код заказа 018F6802R
- BN230AS – 220-230в 50Гц 18Вт с клеммной коробкой (IP67) код заказа 018F6905R
Корпуса CVH для пилотных клапанов:
- CVH 10 (штуцеры Ду10) – код заказа 027F1090R
- CVH 15 (штуцеры Ду15) – код заказа 027F1091R
- CVH 20 (штуцеры Ду20) – код заказа 027F1092R
Примечание 1: все пилотные клапаны Ридана совместимы с соответствующими пилотными клапанами Данфосса и могут устанавливаться на клапаны типа ICS Данфосса.
Примечание 2: катушку BN230AS (повышенной мощности) рекомендуется применять, если клапан используется на высокой стороне системы (например, на линии горячих паров).
Примечание 3: корпуса CVH поставляются по умолчанию с комплектами фланцев соответствующего размера (штуцеры фланцев под приварку встык стандарта DIN).
Примечание 4: более подробно с характеристиками пилотных клапанов можно ознакомиться в технических описаниях, представленных на этой странице ниже под одноименными красными кнопками.
