Описание

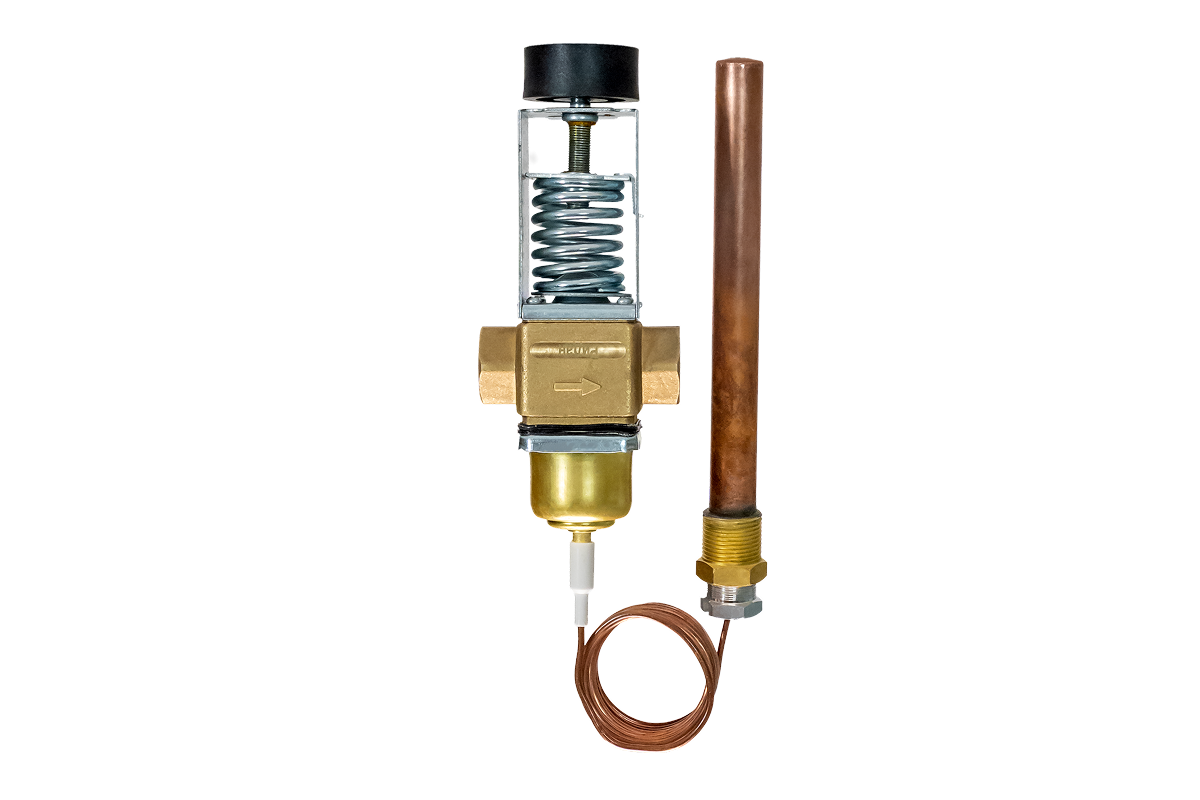

Серия регуляторов AVTB-R это клапаны-регуляторы температуры прямого действия, предназначенные для применения как правило в системах горячего водоснабжения.
Особенности конструкции:
- Клапан AVTB-R закрывается при превышении установленной величины температуры
- Длина капиллярной трубки 2 метра
- Размер датчика (термобаллона) 16х160мм
- В комплект поставки входит защитная гильза для датчика. Размеры гильзы 20х225мм. Длина погружной части 195мм. Резьба присоединения гильзы к процессу G3/4”
- Настройка клапана производится в соответствии со шкалой на корпусе пружинного кожуха регулятора
Основные области применения AVTB—R:
- Применяются в системах ГВС в ёмкостных и скоростных подогревателях
- Для ёмкостного подогревателя рекомендуются клапаны с диапазоном настройки 40-90⁰С
- Для скоростного подогревателя рекомендуются клапаны с диапазоном настройки 0-30⁰С или 20-70⁰С
- Регуляторы AVTB—R можно применять (монтировать) как на подающем, так и на обратном трубопроводах в любом положении при совпадении направления движения рабочей среды и стрелки на корпусе клапана
Основные технические характеристики регуляторов AVTB—R:
- номинальный диаметр (Ду) клапанов AVTB-R: 15, 20, 25, 32, 40, 50
- диапазон пропускной способности (Kvs): 2,5 – 12м³/час
- максимальное рабочее давление (Ру): 10 бар
- диапазоны настройки термоэлементов: 0-30⁰С; 20-70⁰С; 40-90⁰С
- рабочая среда: вода или водный раствор гликоля (концентрация до 30%)
- диапазон температуры рабочей среды: 0…+120⁰С
- присоединение к трубопроводу: внутренняя трубная резьба G
- материал корпуса, седла и штока клапана: латунь
- материал капиллярной трубки, температурного датчика (термобаллона) и защитной гильзы: медь
- материал уплотнения клапана: EPDM
Примечание: более подробно с характеристиками регуляторов AVTB-R можно ознакомиться в техническом описании, представленном на этой странице под красной «кнопкой».
