Описание

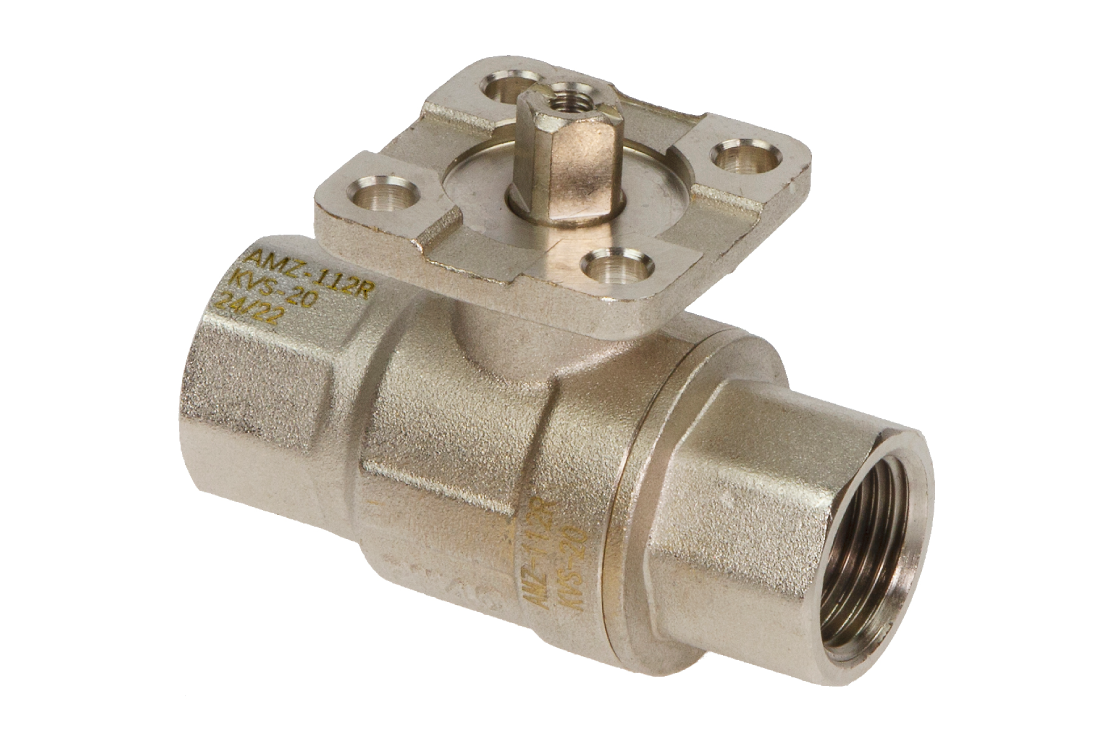

Двухпозиционные шаровые клапаны AMZ-112R (двухходовые) и AMZ-113R (трехходовые) могут использоваться в следующих системах:
- В системах отопления
- В системах горячего водоснабжения
- В системах солнечного теплоснабжения
- При приоритетном управлении системами отопления и ГВС (в качестве переключающего клапана)
- При приоритетном управлении котлами, работающими на разных видах топлива (в качестве переключающего клапана)
- Клапаны AMZ-113R имеют L-образную форму прохода
Для применения с этими клапанами предназначены редукторные импульсные (двух/трехпозиционные) электроприводы AMB-162R.
С клапанами AMZ-R можно применять аналоговые приводы AMB-162R. В этом случае привод соединяется с клапаном через специальный монтажный комплект (приобретается отдельно):
- 082H0210R для клапанов AMZ-R Ду15-32
- 082H0211R для клапанов AMZ-R Ду40/50
Основные технические характеристики:
- номинальный диаметр (Ду): 15-50 (для AMZ-112R); 20 и 25 (для AMZ-113R)
- диапазон пропускной способности (Kvs): 20…243 м3/час
- присоединение к трубопроводу: внутренняя резьба Rp по ISO 7/1
- максимальное рабочее давление (Ру): 40 бар (для Ду15-32); 25 бар (для Ду40/50)
- угол поворота затвора: 90⁰
- максимальный перепад давления для закрытия клапана: 6 бар
- рабочая среда: вода или водный раствор гликоля (концентрация до 50%)
- диапазон температуры рабочей среды: -10…+110⁰С
- материал корпуса: латунь по EN 12165 (CW617N)
- материал запорного элемента и штока: латунь по EN 12164 (CW614N)
- кольцевое уплотнение шпинделя: PTFE
Примечание: более подробно с техническими характеристиками клапанов AMZ-R можно в техническом описании, находящемся под одноименной кнопкой ниже.
